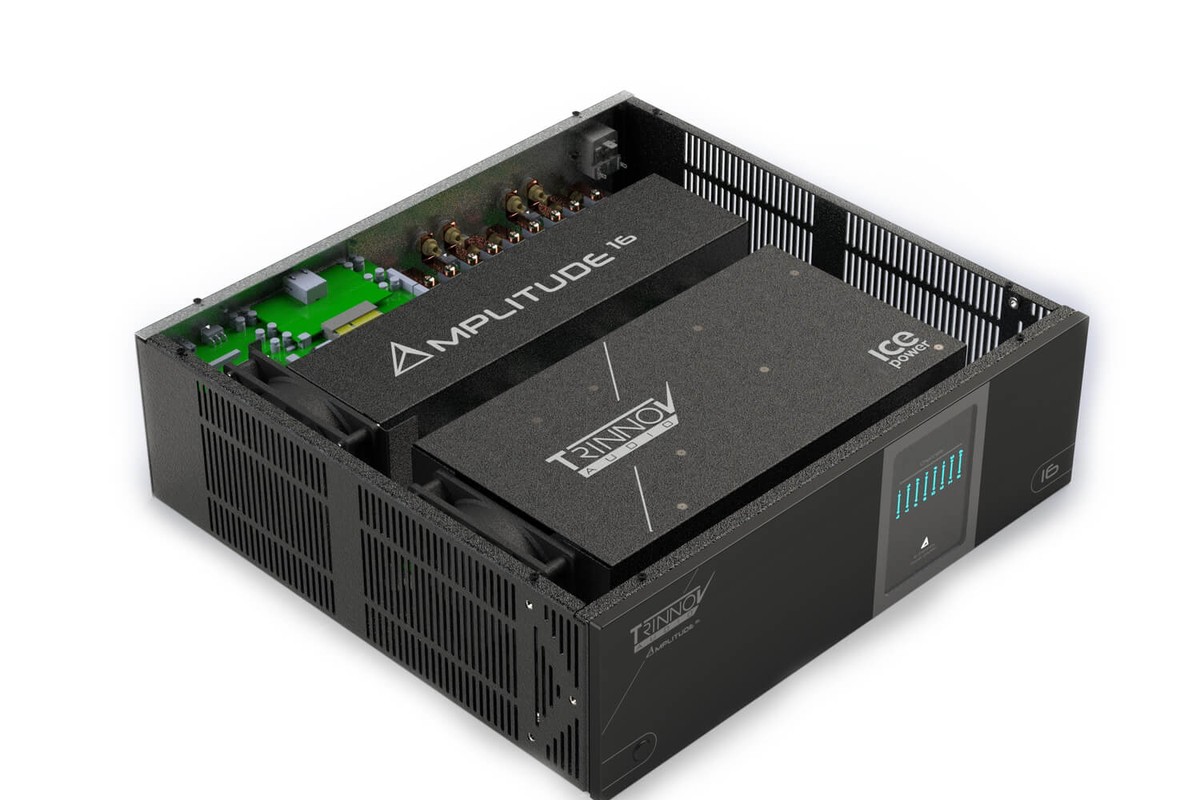

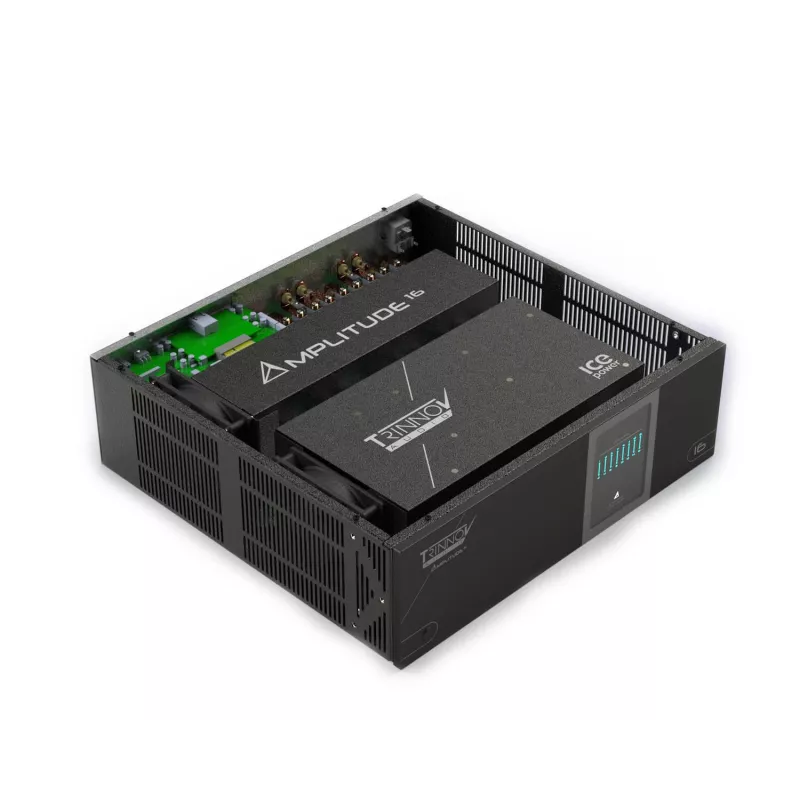

Die Amplitude16 vereint zwei unabhängige 8-Kanal-Endstufen in einem Gehäuse, jede mit eigenem Netzteil. Die Class-D-Stufen wurden mit ICEpower nach einem Lastenheft von Trinnov entwickelt. Jeder Kanal liefert 200 W an 8 Ω und 400 W an 4 Ω, insgesamt 3200 W bei Betrieb aller Kanäle an 230 V Netzspannung.

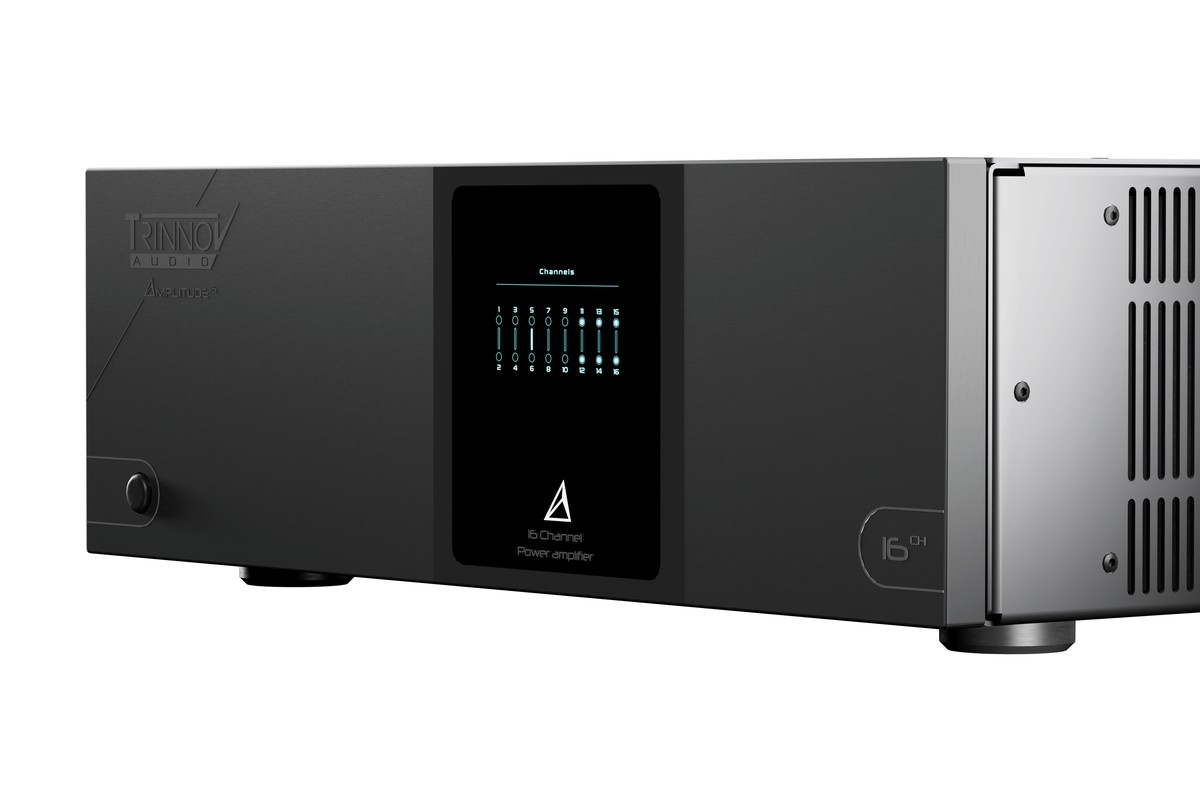

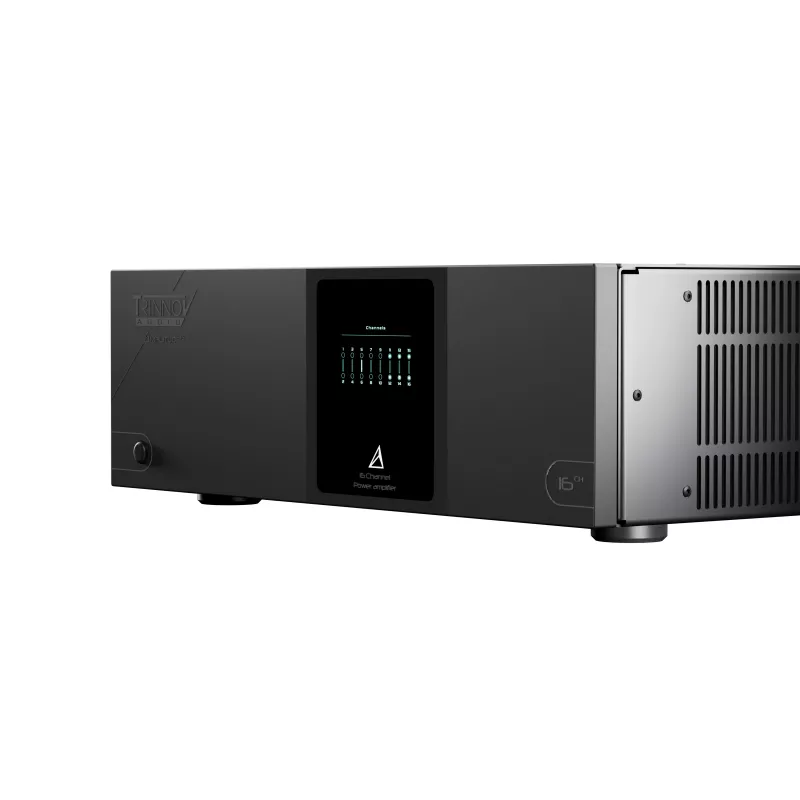

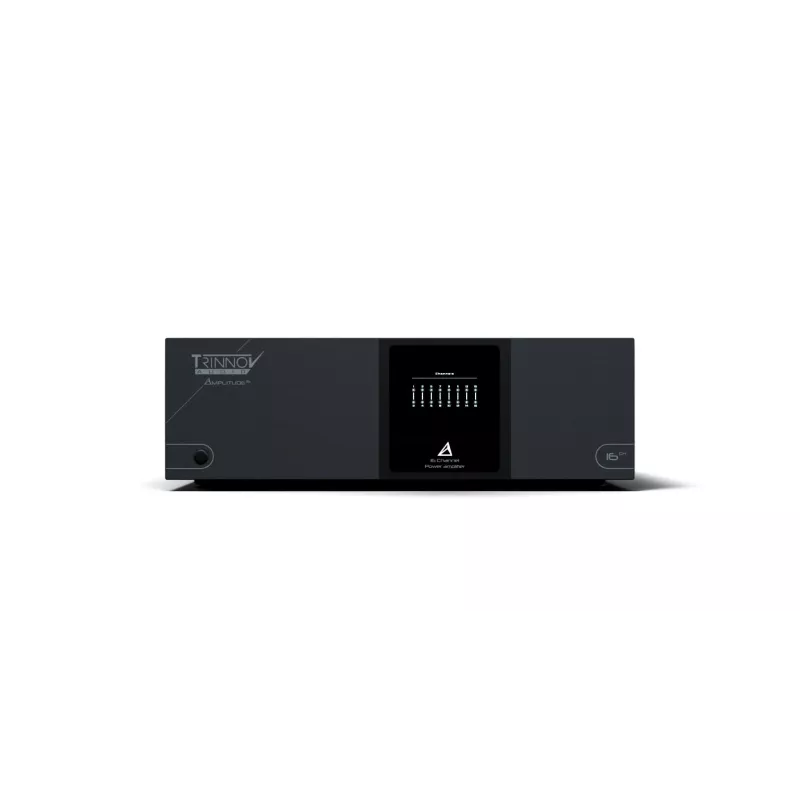

Die Kanäle lassen sich paarweise brücken. Ein gebrücktes Paar erreicht 800 W an 8 Ω und 1000 W an 4 Ω, die Verstärkung steigt von 16 auf 22 dB. Auf der Front zeigen LEDs für jedes Paar Normalbetrieb, Clipping, Schutzschaltung und Brückenbetrieb an.
Von 20 Hz bis 20 kHz bleibt der Frequenzgang innerhalb von +0/-0,6 dB, unabhängig von der Impedanz der Lautsprecher. Der Klirrfaktor inklusive Rauschen sinkt an 8 Ω auf 0,0015 %, der Signal-Rausch-Abstand erreicht 126 dB A-bewertet. Mit einem Dämpfungsfaktor von 2340 bei 100 Hz und einer Übersprechdämpfung von 96 dB hat jeder Kanal seinen Lautsprecher fest im Griff, ohne auf den Nachbarkanal überzugreifen.

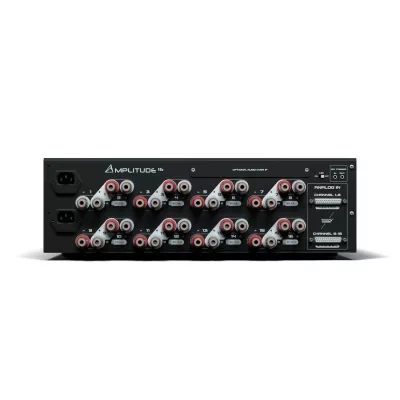

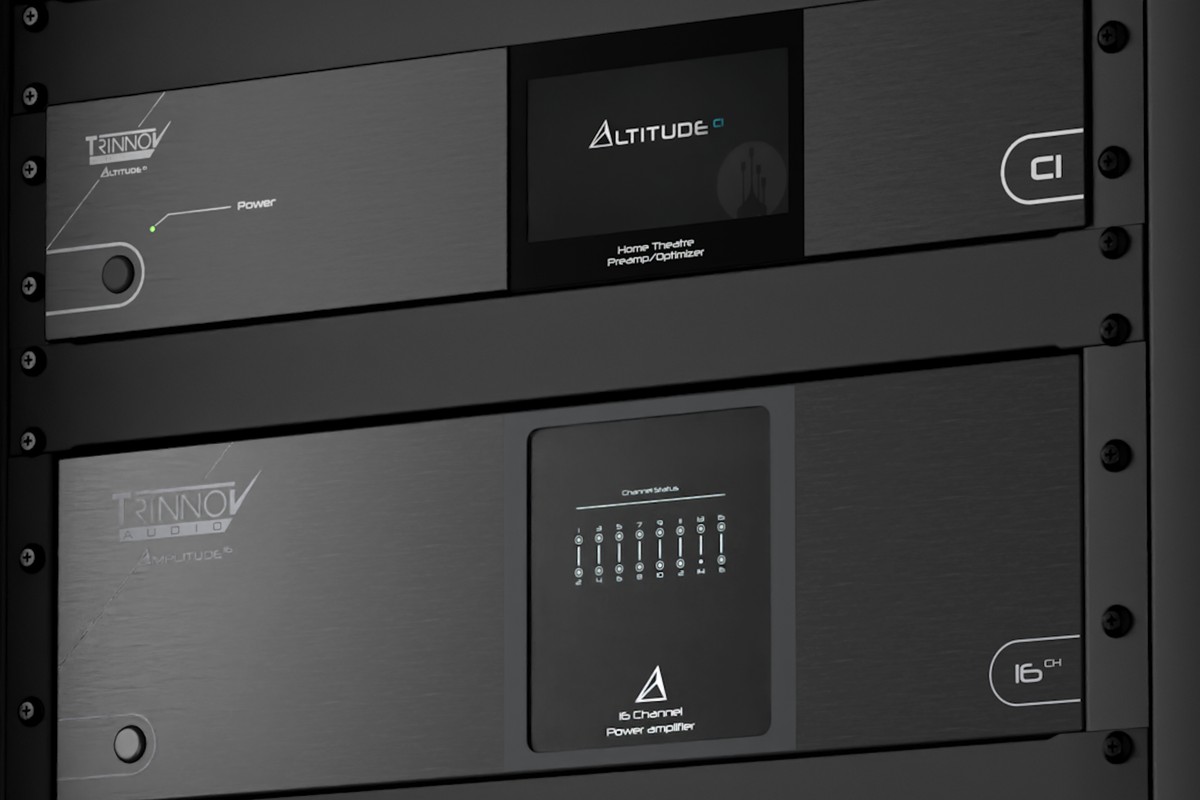

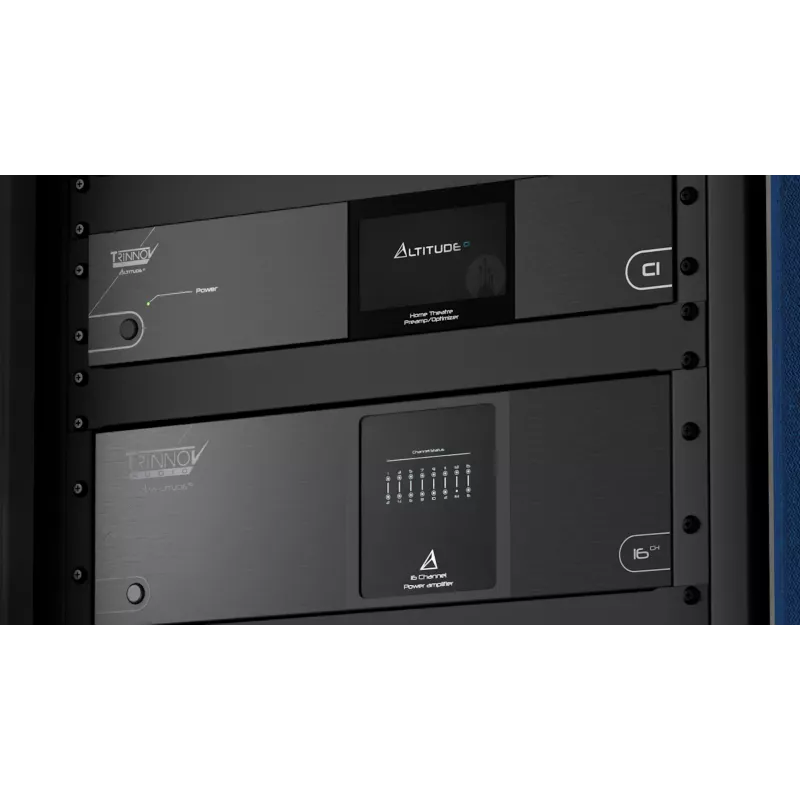

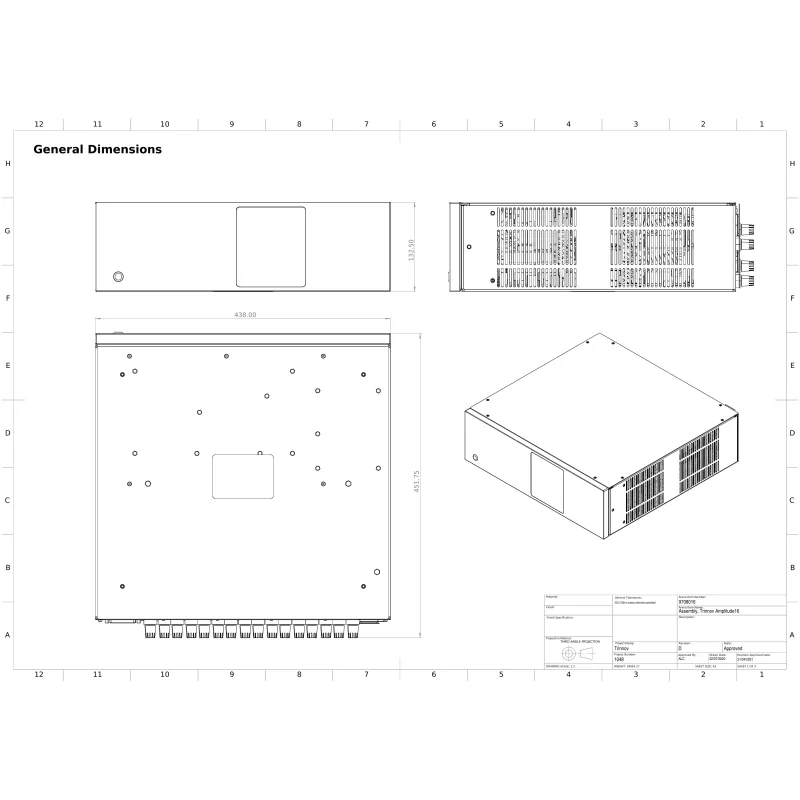

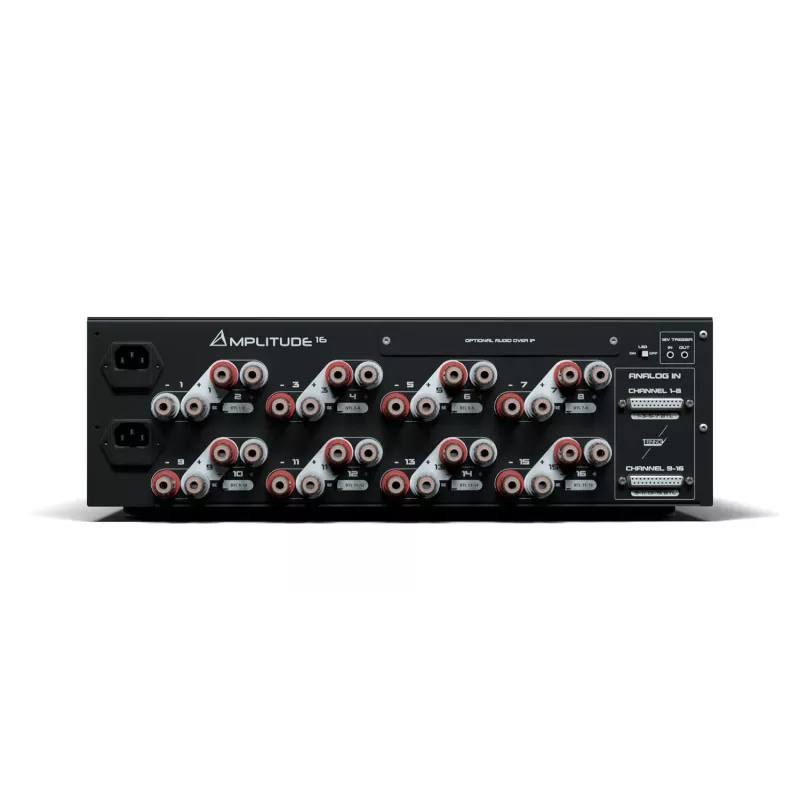

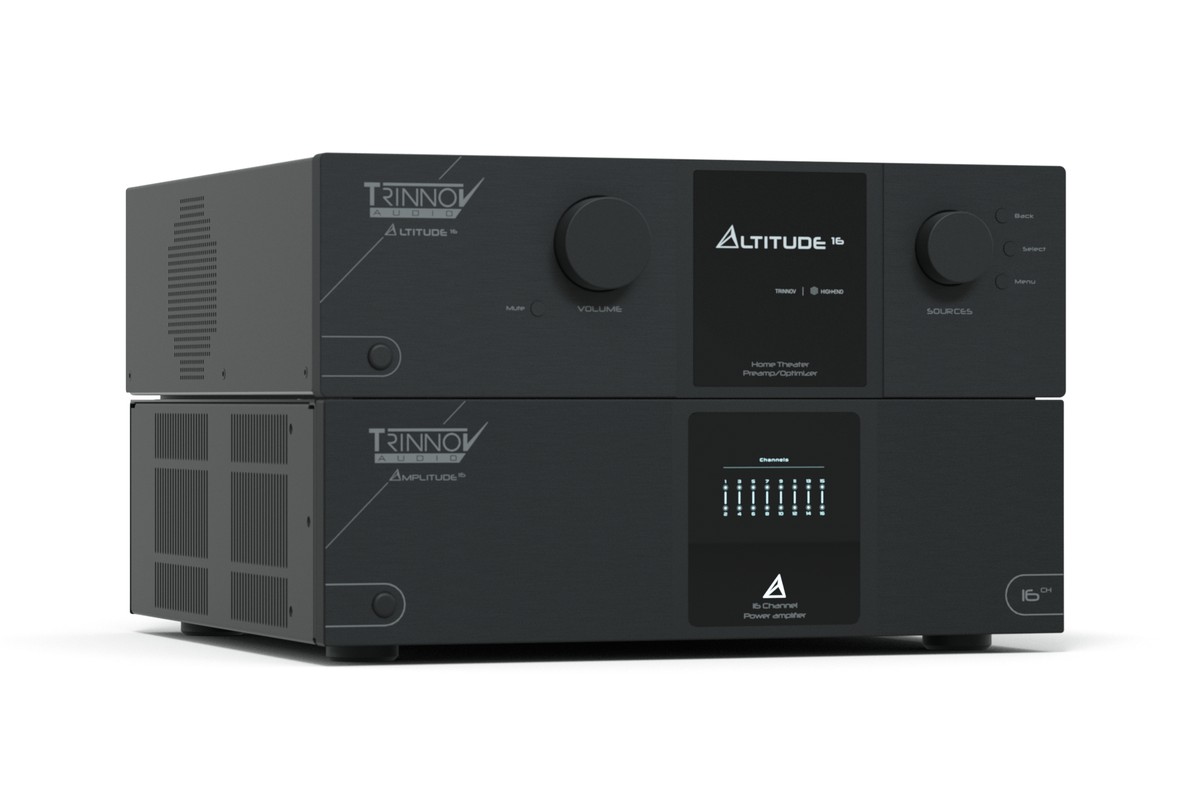

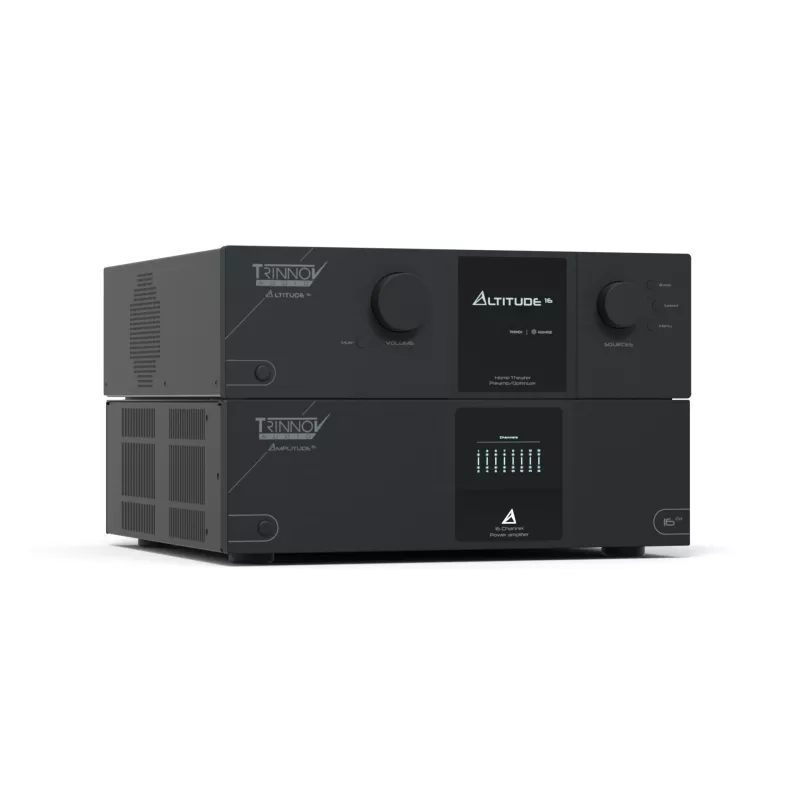

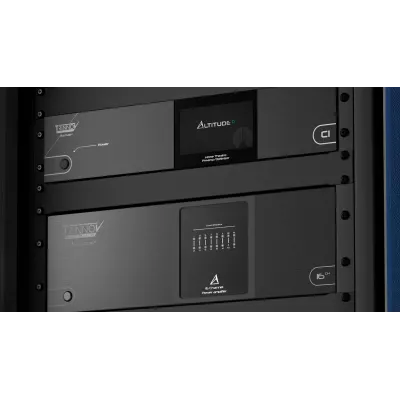

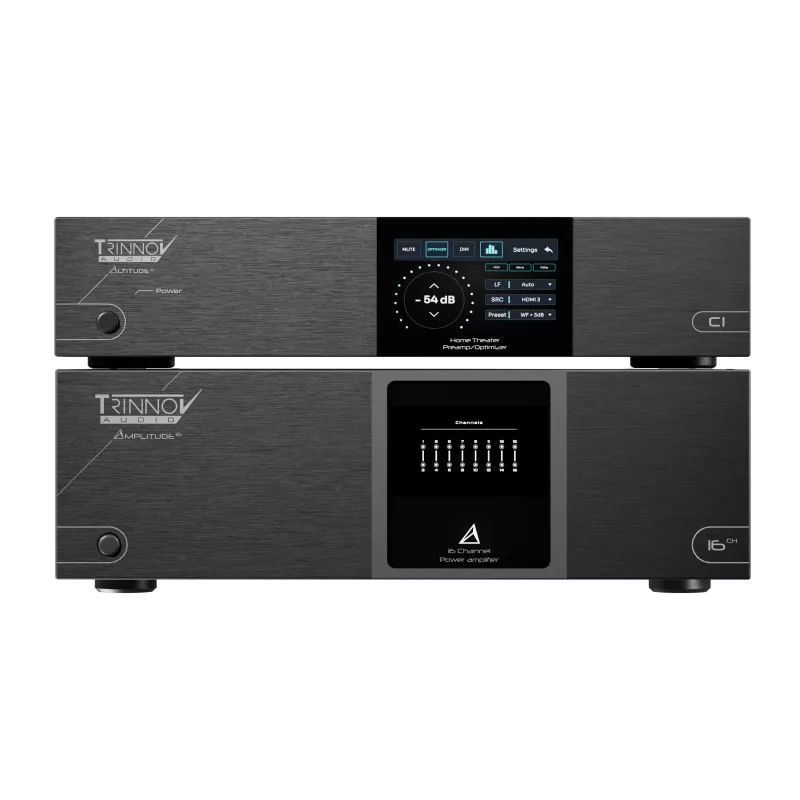

Die Eingangsempfindlichkeit von 6,16 V, also +18 dBu, entspricht dem Ausgangspegel der Trinnov-Prozessoren Altitude16, Altitude32 und AltitudeCI. Das Signal kommt über zwei DB25-Buchsen mit analoger Tascam-Belegung herein, jeder Kanal wird über 5-Wege-Polklemmen ausgegeben. Ein 12-V-Trigger-Ein- und -Ausgang synchronisiert das Einschalten mit der übrigen Anlage. Mit Rack-Ohren misst das Gerät 482 x 132 x 452 mm und wiegt 20,5 kg.
