Der Ringkerntransformator mit 75 Watt ist auf einen runden Kern aus kornorientiertem Siliziumstahl gewickelt. Ein Relais schaltet die Sekundärspannung um. Die Siebkondensatoren stammen von ELNA.
Der Gleichrichter ist eine Brücke D15XB60-7000. Die Regelung verbindet zwei parallel geschaltete N-MOS-Transistoren mit einer Spannungsreferenz LT431. Die Restwelligkeit bleibt unter 30 Mikrovolt effektiv, A-bewertet.

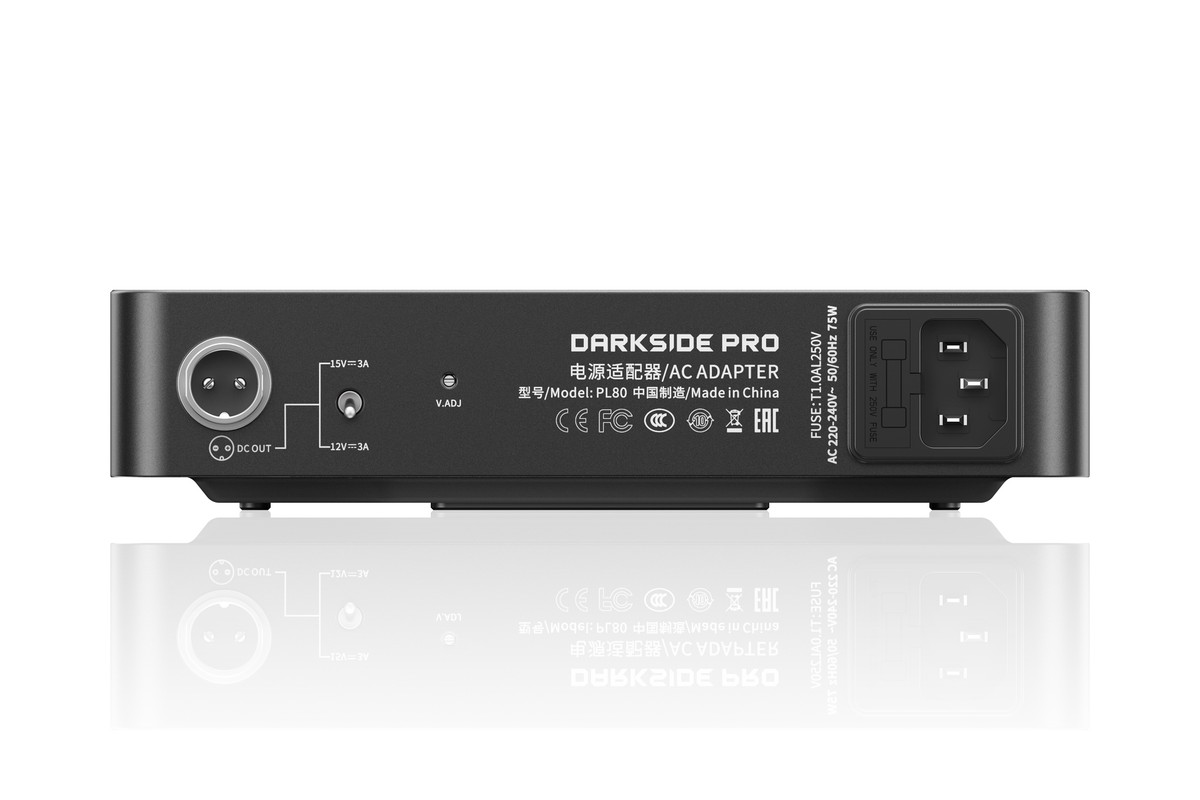

Ein Wahlschalter entscheidet zwischen 12 und 15 Volt, bei einem Strom von 0 bis 3 Ampere. Ein Potentiometer justiert die Spannung um plus oder minus 0,2 Volt, und drei Leuchtdioden zeigen den anliegenden Wert an. Der Ausgang liegt an einer GX16-2-Aviation-Buchse.
Das aus einem Aluminiumblock gefräste Gehäuse misst 188 x 188 x 42,3 mm bei 2200 Gramm und trägt Kühlgitter. Eine selbstrückstellende Sicherung schützt vor Überstrom. Das Gerät gibt es in Schwarz und in Silber und wird mit seinen beiden Kabeln und einer Ersatzsicherung geliefert.
Datenblatt
Spezifische Referenzen
Analogkabel FiiO LR-3.5A, 100 cm lang, mit zwei Cinch-Steckern und einem 3,5-mm-Klinkenstecker. Es vereint doppelte Abschirmung, einen Mantel aus geflochtenem Nylon und vergoldete Stecker.
150 cm langes Doppel-Cinch-Kabel mit vergoldeten Cinch-Steckern. Die 164 sauerstofffreien Kupferdrähte und die Aluminiumabschirmung begrenzen Störeinstreuungen.
Doppel-Cinch-Kabel FiiO LR-RCA4M, 80 cm, mit vergoldeten Cinch-Steckern. Sauerstofffreie Kupferdrähte und Abschirmung aus Aluminiumfolie.
Digitales Koaxialkabel, 150 cm, mit vergoldeten Cinch-Steckern und Aluminiumfolien-Abschirmung. Es überträgt das digitale Signal verzerrungsfrei von einem Player oder Streamer zu einem DAC oder Verstärker.
