Vue d'ensemble

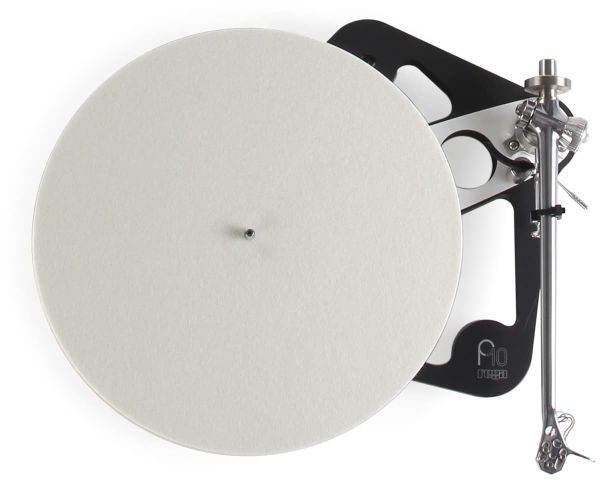

Le Planar 10 a été inspiré par la platine vinyle ultime de la Rega, la Naiad. Construit autour de notre socle squelettique ultra-léger, construit à partir d'un noyau Tancast 8 et recouvert d'une peau en stratifié haute pression (HPL). Le Planar 10 est le premier plateau tournant de production à utiliser un contreventement en céramique qui fournit la surface rigide ultime pour le montage du bras de lecture de référence RB3000 de précision et de l'ensemble de palier central personnalisé.

Le summum de la performance Rega

Le Planar 10 est également équipé d'un plateau en oxyde de céramique sur mesure qui est taillé au diamant pendant la fabrication pour une précision et une stabilité de vitesse optimales. Le moteur synchrone Rega 24 V est contrôlé par notre alimentation hors-bord la plus avancée, le P10-PSU. Cette alimentation offre le nec plus ultra en matière de réduction des vibrations du moteur, de réglage électronique précis de la vitesse et de la commodité du changement de vitesse électronique. Le Planar 10 est conçu pour offrir le summum des performances Rega en extrayant plus d'informations que jamais de la rainure de vinyle.

Principales caractéristiques

• Bras RB3000
• Apheta 3 ou Aphelion 2 montés en usine (en option)
• Plateau en oxyde de céramique taille diamant
• Technologie DB avec renfort supérieur en céramique
• Socle en mousse Tancast 8
• Bloc d'alimentation personnalisé P10
• Courroie d'entraînement EBLT Advanced
• Garantie à vie contre les défauts de fabrication

Détails du produits

Socle ultra-léger

La Planar 10 est la troisième platine Rega construite en utilisant notre dernière technologie, le noyau en mousse de polyuréthane ultra-léger Tancast 8 (un matériau développé pour l'industrie aérospatiale). Ce matériau est pris en sandwich entre deux couches de HPL (stratifié haute pression). Le HPL est exceptionnellement fin et extrêmement rigide.

Cette nouvelle construction rend le nouveau socle squelettique Planar 10 30% plus léger que le RP10 d'origine tout en offrant une rigidité accrue par rapport au modèle précédent.

Technologie DB (Double Brace)

«La masse absorbe l'énergie - l'énergie perdue équivaut à la musique perdue»! Un socle ultraléger combiné à un renfort supérieur en céramique et un renfort inférieur en résine phénolique montés spécifiquement là où la rigidité accrue est requise (entre le support du bras de lecture et le roulement du moyeu principal) forme un ensemble «poutre sollicitée» structurellement solide.

Cette conception de socle rigide empêche l'absorption d'énergie et les résonances indésirables qui ajouteront des distorsions artificielles à la musique. De même, une masse plus lourde peut transférer plus d'énergie indésirable telle que le bruit du moteur ou du roulement directement dans le disque rotatif. Le bras de lecture et la cartouche doivent pouvoir lire avec précision, directement à partir du plateau. Cette solution unique de double croisillon Rega permet cela.

L'utilisation d'accolades au lieu de la peau complète permet une épaisseur accrue dans ces zones clés tout en offrant une réduction supplémentaire du poids du socle, ce qui aborde directement le problème de l'absorption de masse et de la transmission d'énergie indésirable.

Bras de lecture RB3000

La Rega est réputée pour la qualité de ses assemblages de paliers de bras de lecture. En particulier la fabrication précise de nos corps de palier et broches de palier. Les caractéristiques techniques telles que la «rondeur» et la «parallélité» sont essentielles.

Au cours des trois dernières années, la Rega a trouvé un nouveau procédé de fabrication qui améliore toutes ces caractéristiques, ce qui permet un ajustement parfait des roulements au micron. La RB3000 est la première branche de la Rega à bénéficier de ces améliorations. La structure entière du bras de lecture est conçue pour avoir le minimum de joints mécaniques tout en utilisant les matériaux les plus rigides dans toutes les zones critiques.

La tolérance du bras de lecture RB3000 est si serrée qu'aucun adhésif n'est utilisé à aucun moment de la construction. Notre dernier ensemble de roulements verticaux de faible masse et de précision a été fabriqué pour compléter davantage la philosophie de conception inhérente au plateau tournant Planar 10.

Le bras de lecture RB3000 utilise notre ensemble de roulements à tolérance zéro préchargé et préchargé ajusté à moins de 1 000e de mm. Cela donne un mouvement sans frottement et zéro niveau de jeu indésirable. En termes simples, les roulements sans frottement et sans jeu permettent de lire des arêtes dans la rainure d'enregistrement de moins d'un micron.

Le RB3000 utilise également notre dernier tube de bras Rega en aluminium primé (dont chacun est méticuleusement poli à la main, en maintenant la masse au minimum absolu) qui a été repensé pour redistribuer la masse et réduire davantage les contraintes et les résonances. Ce tube de conception avancée augmente la rigidité et la rigidité de l'ensemble tout en réduisant encore plus les contraintes sur les roulements.

Ensemble de roulement de moyeu

Cette dernière conception démontre l'attention portée aux détails et les progrès de l'ingénierie CNC moderne. Cela permet de nouveaux compromis, rapprochant plus que jamais la conception des roulements principaux de la Rega de l'idéal irréalisable.

Le Planar 10 utilise un nouvel ensemble de palier central de faible masse. Un sous-plateau en aluminium usiné d'une seule pièce et une broche en acier à outils trempé tournent dans un boîtier en laiton personnalisé conçu avec une intégrité mécanique améliorée. L'ensemble complet est intelligemment monté dans le châssis pour éliminer l'énergie potentielle indésirable transférée ou stockée dans le socle.

Plateau en céramique

Le P10 utilise un plateau effet volant en céramique personnalisé. Le plateau est fabriqué à partir de poudre d'oxyde de céramique qui est comprimée, cuite et taillée au diamant pour assurer une précision et une planéité parfaites sur toute la surface. Le dernier plateau présente une construction modifiée avec un couplage amélioré au sous-plateau.

Ensemble moteur à faible bruit

Le Planar 10 utilise la dernière génération de moteurs synchrones 24 V à faibles vibrations de Rega. Montée de manière unique en utilisant le plus haut niveau de couplage tout en conservant une isolation contre les vibrations plus élevée que tout autre modèle précédent, cette nouvelle technique de montage de moteur (montée par le bas) a été tirée directement de la plaque tournante Rega ultime, la Naiad. Cette méthode de montage unique supprime toutes les contraintes du corps du moteur tout en maintenant la poulie d'entraînement parfaitement immobile. Cela permet une meilleure stabilité de la vitesse et une meilleure précision de la plaque tournante.

Les vibrations réduites et le montage plus rigide offrent un entraînement supérieur des nouvelles courroies d'entraînement EBLT. Chaque moteur est réglé à la main pour correspondre à sa propre alimentation PL10 PSU personnalisée avant d'être installé sur le plateau tournant pour optimiser le circuit anti-vibration.

Courroies d'entraînement EBLT

Depuis trois ans, la Rega recherche et développe avec des chimistes l'utilisation d'un nouveau composé de caoutchouc sur mesure pour les courroies d'entraînement. En utilisant un système de polymérisation spécialisé, la nouvelle courroie d'entraînement offre une cohérence de module supérieure (une constante représentant le degré auquel une substance a une propriété particulière, en particulier l'élasticité).

Ces nouvelles courroies sont fabriquées sur des outils ultra-précis conçus par la Rega, à la pointe de la technologie (inspirés par la collaboration avec le fabricant de pièces de moteur de Formule 1 de haute technologie) qui produisent des courroies `` parfaitement rondes '' et `` dimensionnellement précises '', essentielles pour des stabilité de la vitesse.

PL10 PSU

Le bloc d'alimentation PL10 offre le nec plus ultra en matière de stabilité de contrôle du moteur, de changement de vitesse électronique pratique, de contrôle anti-vibration avancé et de réglage électronique précis de la vitesse réglable par l'utilisateur pour assurer une précision totale et un contrôle sur la durée de vie du moteur.

Logé dans le dernier boîtier conçu sur mesure de la Rega, le bloc d'alimentation PL10 est dédié à faire fonctionner notre moteur 24v à faible bruit aussi silencieusement et précisément que possible. La vitesse et le contrôle du moteur sont obtenus en utilisant un nouveau générateur DSP (Digital Signal Processing) construit sur un cristal de haute stabilité. Cet appareil divisera l'onde carrée précise du cristal à la fréquence exacte requise pour faire tourner le plateau à la vitesse sélectionnée.

Le noyau DSP générera également une forme d'onde sinusoïdale presque parfaite pour alimenter le moteur. La suppression des vibrations réglées en usine et des ajustements précis de la vitesse sont ensuite effectués sur l'alimentation électrique pour régler chaque moteur pour des performances optimales.

Cache de protection

Le cadre extérieur du modèle précédent a maintenant été retiré et un nouveau cache-poussière élégant et amovible en une seule pièce a été introduit, réduisant encore la masse globale du plateau tournant.
