Présentation par T+A

L'alimentation

Le PS 3000 HV est un bloc secteur supplémentaire développé spécifiquement pour l'amplificateur de puissance A 3000 HV et l'amplificateur intégré PA 3100 HV. Les deux fournissent plus de 500 watts de puissance sous 4 Ohms, et à un niveau de qualité sonore et de performance si élevé que l'augmentation de la puissance de sortie - et avec elle la tension - ne produit aucune amélioration significative du son. Nos travaux de recherche et développement dans les amplificateurs haute performance - y compris les M10 et S10 - et le développement de la philosophie de conception HV qui découle de ces travaux, ont montré clairement et sans ambiguïté que la stabilité de la tension et du courant fournis par un bloc secteur est d'une importance majeure et même cruciale pour la qualité sonore d'un amplificateur de puissance. Nous en avons tiré la seule conclusion rationnelle et développé une alimentation externe supplémentaire.

Le principe est ingénieux et fonctionne de la manière suivante: si le PS 3000 HV est connecté à l'A 3000 HV ou au PA 3100 HV à l'aide du PowerLink spécial avec des connecteurs haute intensité M 23, l'alimentation interne de l'A 3000 HV ou du PA 3100 HV l'alimentation est utilisée pour fournir de l'énergie aux étages d'entrée et à l'amplificateur haute tension; une puissance beaucoup plus faible est requise pour cette partie du système et, en conséquence directe, les interférences générées dans l'A 3000 HV ou le PA 3100 HV lui-même sont beaucoup plus faibles. Le PS 3000 HV externe fournit l'énergie pour les étages de sortie, c'est-à-dire qu'il est responsable des courants élevés requis par les étages de sortie de puissance. Avec une puissance de 1200 VA, le PS 3000 HV est nettement plus puissant que le bloc d'alimentation de l'A 3000 HV ou du PA 3100 HV lui-même, et peut également faire appel au double de la capacité du réservoir.

La technologie

Le grand avantage de cet agencement en termes de qualité sonore est que l'A 3000 HV est efficacement isolé des courants de charge et des interférences induites par le secteur, ce qui peut avoir un effet négatif sur la qualité sonore.

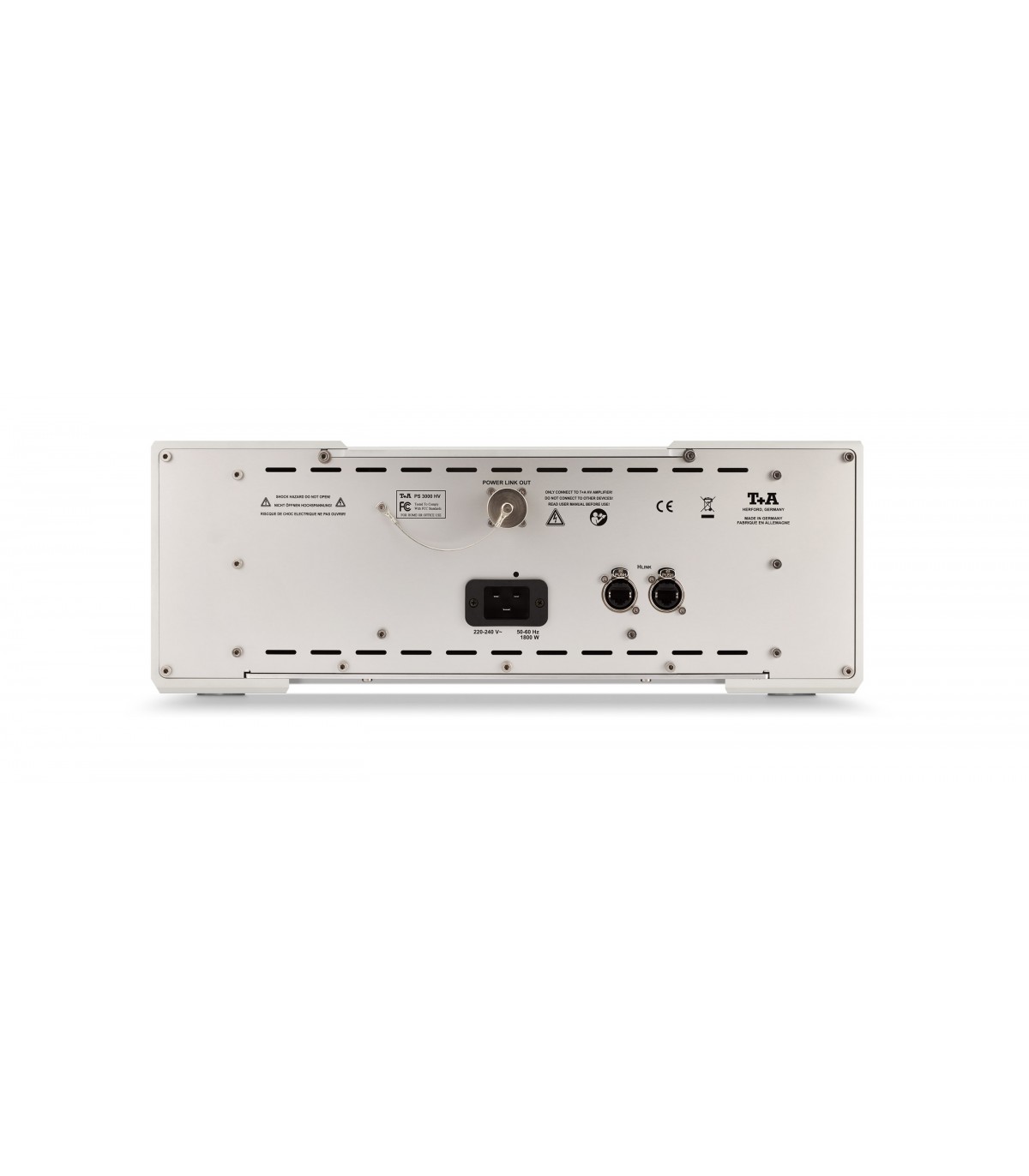

Le PS 3000 HV est entièrement contrôlé par l'amplificateur A 3000 HV / PA 3100 HV via le bus HLink et la connexion PowerLink. Pour chaque A 3000 HV, un PS 3000 HV est nécessaire si vous souhaitez améliorer l'alimentation.

Le cur du PS 3000 HV est un transformateur de 1200 VA qui est soigneusement encapsulé et mis en pot dans un anneau en aluminium. Le matériau composé isolant sature complètement les enroulements et les lie ensemble, éliminant ainsi tout risque de mouvement mécanique dans les fils de l'enroulement! Le transformateur encapsulé est efficacement blindé et est vissé sur la plaque de base de 10 mm d'épaisseur avec des absorbeurs de résonance bidirectionnels comme mesure de découplage mécanique.

Cet agencement extrêmement sophistiqué est utilisé dans toutes les machines de la série HV et empêche efficacement tout soupçon de ronflement désagréable du transformateur malgré les énormes niveaux de puissance.

L'énorme puissance du transformateur nécessite un niveau de capacité de réservoir correspondant: 24 condensateurs 100 V hautes performances à faible inductivité fournissent 240 000 µF de capacité de réservoir. La résistance interne et l'inductivité sont encore réduites par un câblage parallèle, de sorte que le bloc d'alimentation est capable de fournir de grandes quantités d'énergie jusqu'à 1200 Joules presque sans délai, même lorsqu'il est nécessaire pour faire face à des signaux de pointe extrêmement rapides.

Pour garantir que tous les fusibles domestiques ne se déclenchent pas instantanément lorsque le système est allumé, tous les appareils HV sont équipés d'une fonction de démarrage progressif: le processeur de contrôle limite le courant de démarrage initial et ne permet aux machines de monter progressivement !

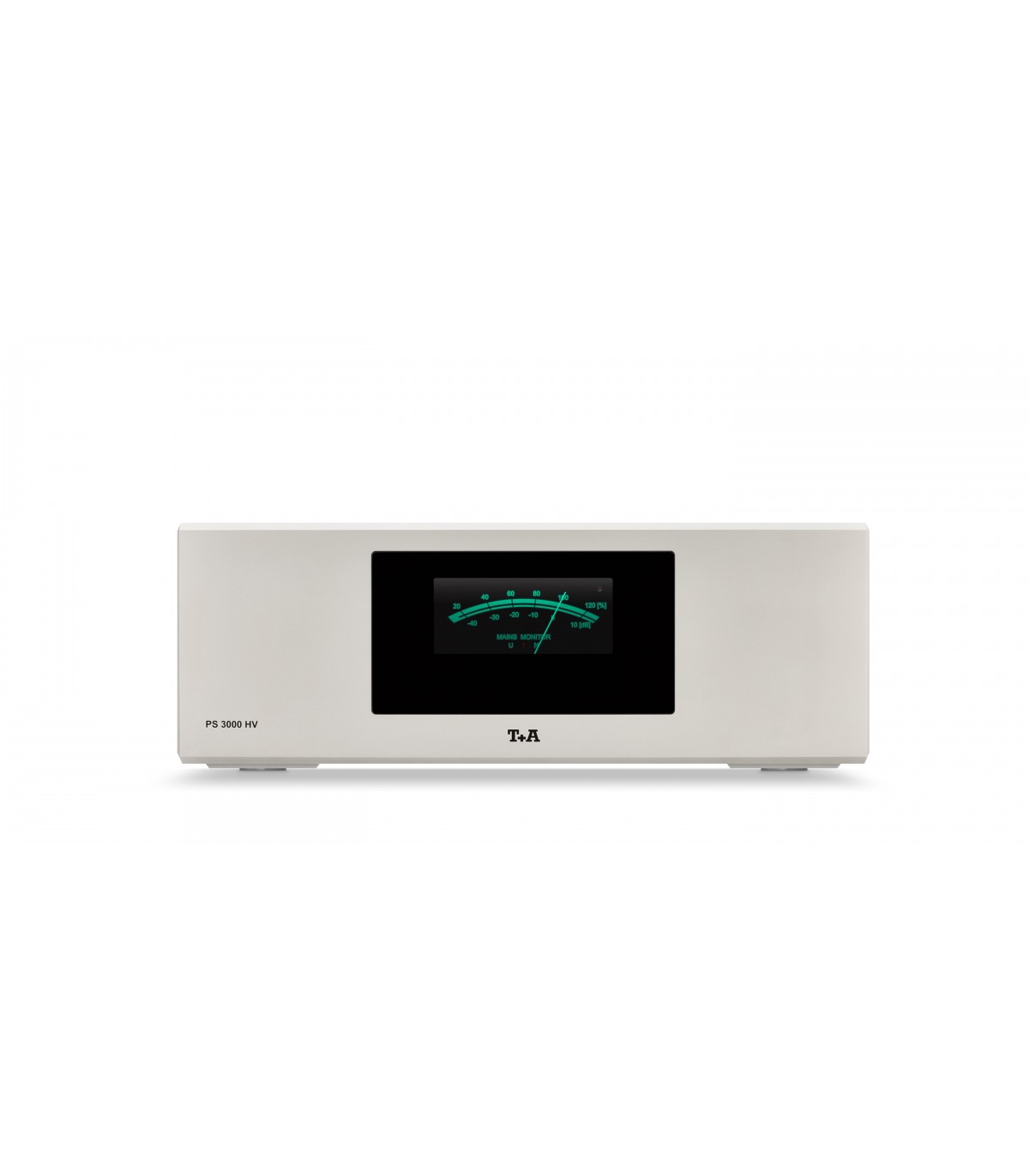

Le grand VU-mètre peut être configuré pour afficher diverses informations telles que la tension d'alimentation ou le courant délivré.
