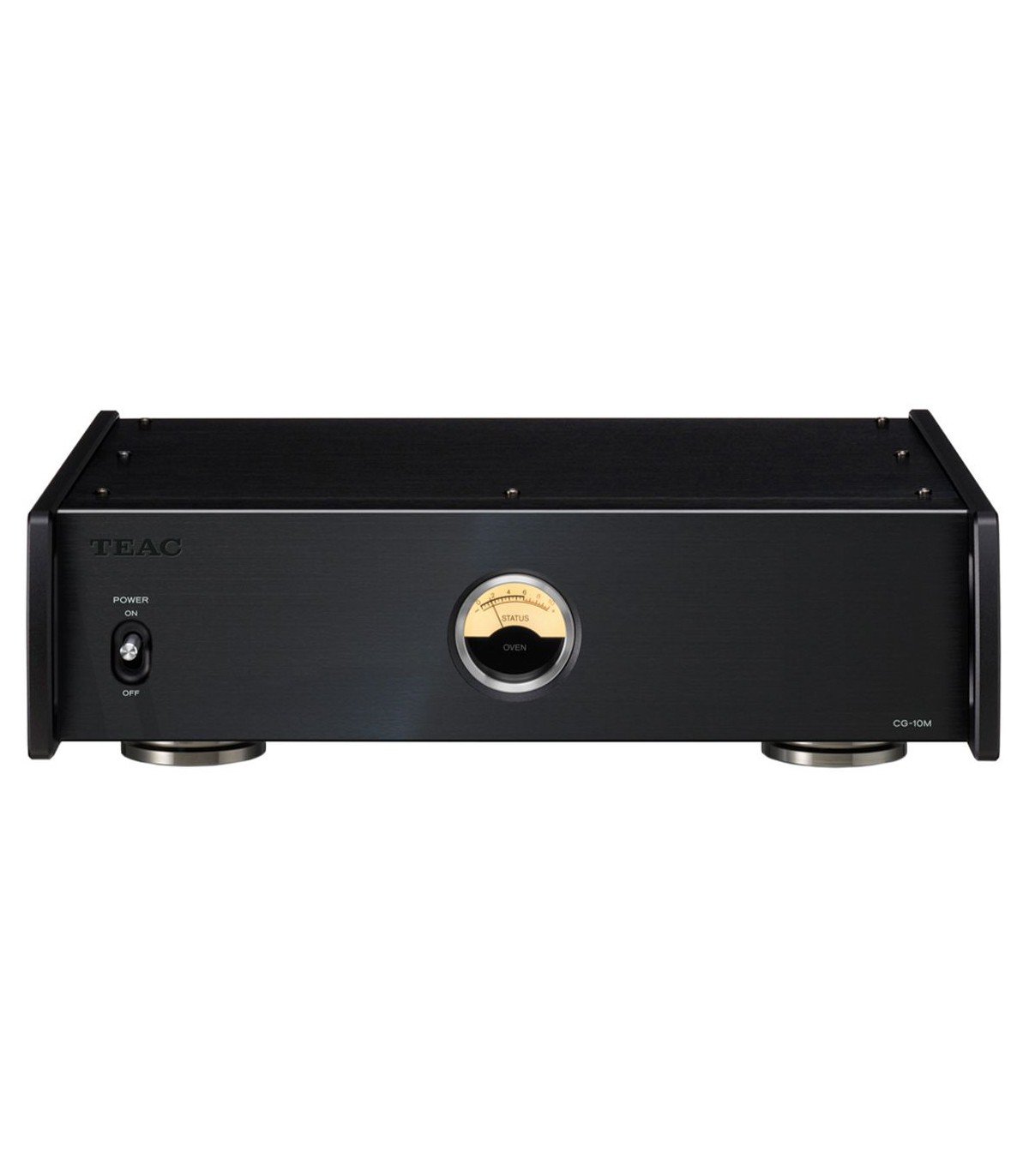

TEAC CG-10M-A Master Clock Generator
Le CG-10M est un générateur d'horloge maître qui délivre un signal d'horloge extrêmement précis pour permettre aux convertisseurs numériques-analogiques (CNA) de donner le meilleur d'eux-mêmes. C'est un fait bien connu des audiophiles que le signal d'horloge est la base de tout traitement de signal numérique. Par exemple, les signaux numériques tels que le PCMn sont divisés de manière extrêmement fine en dizaines de milliers de parties par seconde le long de l'axe temporel. Si cet axe temporel fondamental fluctue pendant le processus de conversion N/A, il est beaucoup plus difficile de restituer une forme d'onde audio analogique identique à l'original. Ceci est d'autant plus vrai avec les signaux audio DSD qui fonctionnent à des vitesses de l'ordre du MHz sur l'axe du temps. C'est pourquoi il est très important de disposer d'un signal d'horloge aussi précis que possible pour recréer des signaux audio numériques, en particulier les fichiers HiRes qui utilisent des taux d'échantillonnage très élevés, comme le DSD 22,5 MHz ou le PCM 768 kHz.
Vue d'ensemble
Au cur du générateur d'horloge maître se trouve un oscillateur à cristal logé dans un boîtier à température contrôlée, le "four "n, afin de maintenir des performances optimales et stables dans des conditions de température idéales pour l'oscillation du cristal.
Cet oscillateur à cristal contrôlé par le four (OCXO, en abrégé) génère un signal d'horloge de 10 MHz extrêmement précis, dont les caractéristiques de température sont de ±3 ppb et la précision de fréquence de ±0,1 ppm.
L'élégante jauge analogique située sur le panneau avant donne une indication visuelle de l'état de l'oscillateur à cristal interne à tout moment.
Le CG-10M est un générateur d'horloge maître qui fait ressortir les meilleures performances des DAC USB, des lecteurs réseau, des lecteurs CD et de tout autre type d'appareil prenant en charge une entrée d'horloge de 10 MHz.
Nouvel OCXO de référence - un oscillateur à cristal contrôlé par un four
La température ayant un effet considérable sur la précision de l'oscillateur à cristal, il est extrêmement important de minimiser les changements de température et de la maintenir à un niveau idéal afin de générer un signal d'horloge précis.
Le CG-10M utilise un oscillateur à cristal innovant contrôlé par le four, le TEAC Reference OCXO, pour réduire les fluctuations de fréquence d'oscillation causées par les changements de température.
Une horloge de très haute précision, leader de sa catégorie
Grâce au TEAC Reference OCXOn, le CG-10M délivre un signal d'horloge de 10MHz d'une ultra haute précision - à ±3 ppb des caractéristiques de température de la fréquence et à ±0,1 ppm de la précision de la fréquence - aux DACs USB et aux lecteurs numériques.
Un numéro de série unique gravé au laser et le logo TEAC Reference OCXO sur chaque boîtier OCXC sont la preuve du contrôle de qualité rigoureux entrepris au cours du processus de fabrication.
Quatre connecteurs BNC de sortie d'horloge
Quatre connecteurs BNC plaqués or (50 ohms) sont fournis pour délivrer des signaux d'horloge à plusieurs appareils. Jusqu'à quatre appareils prenant en charge une entrée de 10 MHz peuvent être connectés simultanémentn y compris les DAC USB, les lecteurs réseau et les lecteurs SA-CD.
Conception de circuits indépendants et isolés
Chaque circuit du CG-10M - de la section d'alimentation à l'amplificateur tampon au niveau de la sortie stagen - est complètement isolé pour éviter les interférences croisées lorsque plusieurs appareils sont connectés aux connecteurs BNC.
En incorporant un ampli-tampon dans chaque circuitn aucune dégradation de la forme d'onde du signal ne se produit lorsque le signal d'horloge généré est partagé par plusieurs dispositifs.
Jauge OVEN STATUS pour le contrôle de la stabilité de l'horloge
L'indicateur analogique OVEN STATUS, situé au milieu de l'appareil, marque déposée de TEAC depuis quelques années, indique la stabilité de l'oscillateur à cristal lorsqu'il est utilisé.
Lorsque la température du four qui contient l'oscillateur à cristal atteint la température idéale pour la génération d'une horloge précise, la consommation d'énergie du four diminue et la jauge pointe vers zéro, signalant à l'utilisateur que le traitement numérique de l'appareil connecté est maintenant contrôlé par un signal d'horloge de 10 MHz extrêmement précis.
La jauge est de type rétroéclairé avec une commande de gradation (y compris la possibilité d'éteindre complètement le rétroéclairage).
Transformateur de puissance à noyau toroïdal
Un transformateur de puissance à noyau toroïdal de haute capacité fournit en permanence un courant constant et stable qui contribue grandement à l'efficacité de la génération cruciale de l'horloge et à sa sortie ultérieure de haute précision.
Pieds "Pin-Point" à trois positions, brevetés, pour une stabilité parfaite.
Le CG-10M utilise les pieds "Pin-Point" brevetés de TEAC. Ces pieds sont ingénieusement constitués de deux sections métalliques séparées dans un boîtier intégré.
L'une est dotée d'un sommet en forme de pointe et est fixée au fond du châssis, l'autre est une base en forme de cuvette qui pend de la section en forme de pointe avec une coupe en forme de bride pour faciliter l'installation.
Trois pieds "Pin-Point" sont utilisés pour le support, deux à l'avant et un à l'arrière, pour une excellente stabilité, même sur un sol irrégulier.
Par conséquent, les trois pieds "Pin-Point" contribuent à améliorer la précision de l'oscillation de l'horloge en minimisant les vibrations et la résonance.
Ceci réduit à son tour le brouillage des fréquences moyennes et basses, améliore la scène sonore et met en valeur les détails du son.
Un châssis robuste entièrement métallique, associé à un encombrement de taille A4
Conçu pour s'harmoniser avec la série Reference 500, le CG-10M est doté de panneaux en aluminium et d'un châssis métallique robuste (qui l'isole également des bruits électromagnétiques), avec un encombrement compact au format A4 qui lui permet de trouver sa place partout.
